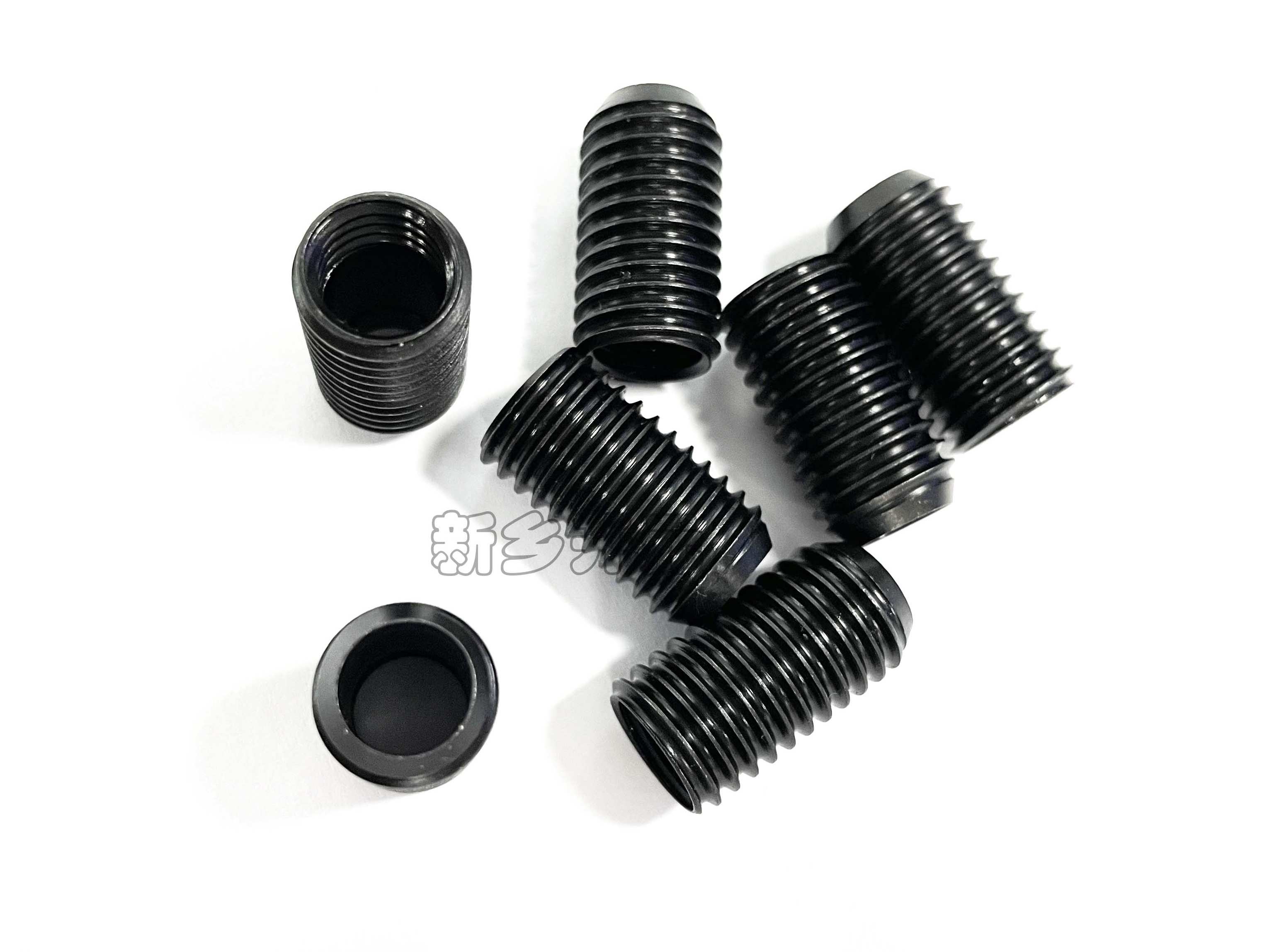

產品名稱：自攻螺套
類 別：自攻螺套
描 述：自攻螺套也叫自攻牙套，是一種新型的加強螺紋強度的緊固件，自攻螺套內外都有牙紋，嵌入塑料、鋁合金、鑄鐵、銅等較軟材料內，可以形成較高強度的內螺紋孔，自攻螺套(自攻牙套)亦可對已壞的內螺紋進行修復。 自攻螺套安裝不必預先攻螺紋，可直接使用安裝工具將其旋入母材預留的特定孔中，對于已潰牙之母螺紋也能使用和原來相同的螺絲，經濟美觀，對于新制品更可增加其螺紋強度。 自攻螺套(自攻牙套)現已廣泛運用于汽車工業、軌道車工業、船舶工業、家電用品、建筑機械、事務機器、電子產品、工程塑料、高級組合家具等行業。
自攻螺套簡介：
自攻螺套也叫自攻牙套，是一種新型的加強螺紋強度的緊固件，自攻螺套內外都有螺紋，嵌入塑料、鋁合金、鑄鐵、銅等較軟材料內，可以形成較高強度的內螺紋孔，自攻螺套也可對已壞的內螺紋進行修復;自攻螺套安裝不必預先攻螺紋，可直接使用安裝工具將其旋入母材預留的特定孔中，對于已潰牙之母螺紋也能使用和原來相同的螺絲，經濟美觀;對于新制品更可增加其螺紋強度;自攻螺套(自攻牙套)現已廣泛運用于汽車工業、軌道車工業、船舶工業、家電用品、建筑機械、事務機器、電子產品、工程塑料、高級組合家具等行業。
自攻螺套適用范圍：
302 開槽型系列
302系列具有高強度耐磨耗螺紋，其割槽具有自攻特性，容易裝配，高度抗震松脫性能，適用于輕合金、鑄鐵、非鐵金屬、含纖維塑料、硬木材等。
307三孔型系列
三孔型又分307型和308型。308型與307型的區別只是長度長一些。
本產品具有三個自攻圓槽，容易裝配，高強度螺紋及耐震，適用于鋁合金、鑄鐵、軟鋼等。
308三孔型系列
308為307系列之加強型，本產品具有三個自攻圓槽，容易裝配，高強度螺紋及耐震，適用于鋁合金、鑄鐵、軟鋼等。
自攻螺套的分類：
自攻螺套材質一般為碳鋼和不銹鋼兩種
◆碳鋼，易切鋼,常用材質為12L14,環保鍍彩鋅;適合用于鋁合金、銅合金、塑膠等工程強度較低的基材上。
◆不銹鋼,常規材質SUS303,易切不銹鋼,多適用于鑄鐵等強度較高的產品上。
◆自攻螺套特點：
◆自攻螺套具自行攻螺紋能力，母材不必預先攻牙，節省成本支出。
◆和成品接觸面大，承受拉力強，產品設計時可使用較低強度之材料。
◆對于己磨耗或潰牙之母螺紋具有修護作用，使用自攻螺套可繼續使用相同的螺絲。
◆對振動抵抗力強，可防止松動。
◆與母材無余隙，母材若含氣泡時亦有良好的氣密性。
◆自攻螺套安裝簡便、迅速,只須一種裝配工具，成本低,幾乎無不良率。
自攻螺套安裝方法：
自攻螺套安裝方法有兩種：
自攻螺套安裝方法一：當安裝數量較少時，可采取簡易安裝方法，具體就是采取對應規格螺栓+螺母的方法，如下圖所示，將自攻螺套固定在對應型號的螺絲上，用同型號螺母進行固定，使三者成為一個整體，用扳手把螺套擰入底孔，后把螺絲退出即可。
自攻螺套安裝方法二：當安裝數量較多時，可用專用螺套安裝工具，具體操作方法參照下圖。圖中工具尾端為一六角頭，可連手動攻牙扳手，也可接電動或氣動工具。
自攻螺套安裝注意事項
1.針對不同的加工材質，參考鉆孔尺寸規格，進行預鉆孔加工。當對應材質硬度較高時，請在鉆孔范圍內稍微加大所開的底孔。
2. 開槽一端向下將自攻螺套**安裝進工具前端，須垂直接觸工件。裝入時(1～2螺距)請確認對準底孔，絕不可傾斜。發現傾斜時，請不要反轉工具并重新調整再使用。當進入1/3～1/2以后，便不可重新再來。另外，請不要反向旋轉工具，否則會造成產品故障。
自攻螺套參數規格：
以下為公制規格自攻螺套規格表，以及安裝自攻螺套需要鉆孔尺寸:
302型 開槽型 | 長度 | 外螺紋 | 參考鉆孔直徑 | 小鉆孔深度 | ||
塑膠 | 鋁合金 | 鑄鐵 | ||||
M2.5-0.45 | 6 | M4.5-0.5 | 4.0-4.1 | 4.1-4.2 | 4.2-4.3 | 8 |
M3-0.5 | 6 | M5-0.5 | 4.5-4.6 | 4.6-4.7 | 4.7-4.8 | 8 |
M3.5-0.6 | 8 | M6-0.75 | 5.3-5.4 | 5.5-5.6 | 5.6-5.7 | 10 |
M4-0.7 | 8 | M6.5-0.75 | 5.8-5.9 | 6.0-6.1 | 6.1-6.2 | 10 |
M5-0.8 | 10 | M8-1.0 | 7.1-7.2 | 7.3-7.5 | 7.5-7.6 | 13 |
M6-1.0 | 12 | M9-1.0 | 8.1-8.2 | 8.3-8.5 | 8.5-8.6 | 15 |
M6-1.0 | 14 | M10-1.5 | 9.0-9.2 | 9.2-9.3 | 9.3-9.4 | 17 |
M8-1.25 | 15 | M12-1.5 | 10.6-10.8 | 11-11.2 | 11.2-11.4 | 18 |
M10-1.5 | 18 | M14-1.5 | 12.6-12.8 | 13.0-13.3 | 13.2-13.4 | 22 |
M12-1.75 | 22 | M16-1.5 | 14.6-14.8 | 15.0-15.3 | 15.2-15.4 | 26 |
M14-2.0 | 24 | M18-1.5 | 16.6-16.8 | 17.0-17.3 | 17.2-17.5 | 28 |
M16-2.0 | 22 | M20-1.5 | 18.6-18.8 | 19.0-19.3 | 19.2-19.5 | 27 |
307型 三孔型 | 長度 | 外螺紋 | 參考鉆孔直徑 | 小鉆孔深度 | |
鋁合金 | 鑄鐵 | ||||
M3-0.5 | 4 | M5-0.6 | 4.6-4.7 | 4.7-4.8 | 8 |
M4-0.7 | 6 | M6.5-0.8 | 6.0-6.1 | 6.1-6.2 | 10 |
M5-0.8 | 7 | M8-1.0 | 7.4-7.5 | 7.6-7.7 | 13 |
M6-1.0 | 8 | M10-1.25 | 9.3-9.4 | 9.5-9.6 | 15 |
M8-1.25 | 9 | M12-1.5 | 11.1-11.3 | 11.3-11.5 | 18 |
M10-1.5 | 10 | M14-1.5 | 13.1-13.3 | 13.3-13.5 | 22 |
M12-1.75 | 12 | M16-1.75 | 15.0-15.3 | 15.3-15.5 | 26 |
M14-2.0 | 14 | M18-2.0 | 17.0-17.2 | 17.3-17.5 | 28 |
M16-2.0 | 14 | M20-2.0 | 19.0-19.2 | 19.3-19.5 | 27 |
308型 三孔型 | 長度 | 外螺紋 | 參考鉆孔直徑 | 小鉆孔深度 | |
鋁合金 | 鑄鐵 | ||||
M3-0.5 | 6 | M5-0.6 | 4.6-4.7 | 4.7-4.8 | 8 |
M4-0.7 | 8 | M6.5-0.8 | 6.0-6.1 | 6.1-6.2 | 10 |
M5-0.8 | 10 | M8-1.0 | 7.4-7.5 | 7.6-7.7 | 13 |
M6-1.0 | 12 | M10-1.25 | 9.3-9.4 | 9.5-9.6 | 15 |
M8-1.25 | 14 | M12-1.5 | 11.1-11.3 | 11.3-11.5 | 18 |
M10-1.5 | 18 | M14-1.5 | 13.1-13.3 | 13.3-13.5 | 22 |
M12-1.75 | 22 | M16-1.75 | 15.0-15.3 | 15.3-15.5 | 26 |
M14-2.0 | 24 | M18-2.0 | 17.0-17.2 | 17.3-17.5 | 28 |
M16-2.0 | 24 | M20-2.0 | 19.0-19.2 | 19.3-19.5 | 27 |
